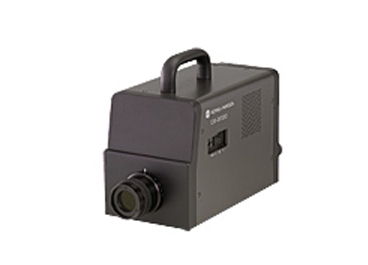

美能達CS-2000分光輻射亮度計

美能達CS-2000分光輻射亮度計是一款具有高精度的光譜輻射曲線分析測量功能的分光輻射亮度計。

型號CS-2000
品牌柯尼卡美能達【授權證書】
產地日本
外形尺寸
適用行業
電子電器質檢
產品特點
美能達CS-2000分光輻射亮度計可通過計算機控制進行測量，并將數據以多種圖表或列表形式顯示。

詢價單

【美能達CS-2000分光輻射亮度計】詳情 Details

高精度光譜輻射亮度曲線/ 可測亮度最低可達0.003 cd/m2

隨著高清電視時代的全面開始，為了更好地還原明銳亮麗、高分辨率的圖像，一些更高質量的支持全高清的顯示設備的發展也日益加速。目前最先進的技術可達到亮度層次100,000 : 1的對比度，畫面會給您更真實的感受。由于需要有儀器能夠測量到極端更低的亮度，因此在重現一些“比黑色更黑的”圖像時，技術上遇到了瓶頸。

另外，一些其他類型的發光元件發展迅速，如有機電致發光(Organic EL)與傳統的LCD和PDP顯示一樣，都需要更高精度的光譜輻射曲線分析。CS-2000就是一款具有以上測量功能的分光輻射亮度計，它的極端低亮度測量達到了全球頂尖的水平，最低達0.003 cd/m2，最高測量對比度可達100,000 : 1。

實用的設計原理

1、儀器的操作溫度范圍是5℃～35℃，與實際工作環境相近，保證儀器操作時的可靠性。

2、儀器僅僅需要在開機后預熱30秒，即可進行正常測量。(測量角度：1°;目標亮度：5 cd/m2以上;23℃時)

分光輻射亮度計特點

在低亮度為0.003 cd/m2 時，儀器也能保持高精度測量

柯尼卡美能達將先進的光學設計技術與信號處理技術充分結合，為在極端低亮度0.003 cd/m2下色度和亮度測量的高精度提供了保障。

低亮度測量：從0.003 cd/m2 起

測量精度：±2%(亮度)

低偏振誤差

由于使用反射型衍射光柵引起的偏振誤差被減小到只有2%(測量角度：1°)。這使那些使用偏振片的顯示設備如LCD的測量數據的穩定性得到了保障。

僅5 nm的半波寬

儀器僅5 nm的半波寬，滿足了對于色度測量的要求(JIS Z 8724-1997，CIE 122-1996)，保證了在整個可見光波長范圍內色度的精確測量。

美能達CS-2000分光輻射亮度計技術解析

CS-2000的核心，光學傳感器，通過精確的分析設計，消除了其成分中的熱量對測量數據的疊加影響。

美能達CS-2000分光輻射亮度計數據處理軟件

CS-S10w 專業版(標準配件)

使用該軟件，CS-2000可通過計算機控制進行測量，并將數據以多種圖表或列表形式顯示。也可以將測量數據復制粘貼或者導出到其他軟件工作表中。CS-S10w提供了大量的數據管理、分析、評估方式，可幫助您更簡便、高效地進行研發或者品質控制工作。

CS-2000分光輻射亮度計參數規格：

型號	CS-2000
波長范圍	380 ～ 780 nm
波長分辨率	0.9 nm/pixel
顯示波長寬度	1.0 nm
波長精度	±0.3 nm（校準波長：435.8 nm，546.1 nm，643.8 nm，Hg-Cd燈）
光譜波寬	5 nm以下（半波寬）
測量角度（可選）	1°	0.2°	0.1°
測量亮度范圍（標準光源A）	0.003～5,000 cd/m²	0.075～125,000 cd/m²	0.3～500,000 cd/m²
最小測量區域	Φ5 mm（當使用近攝鏡頭時為Φ1 mm）	Φ1 mm（當使用近攝鏡頭時為Φ0.2 mm）	Φ0.5 mm（當使用近攝鏡頭時為Φ0.1 mm）
最小測量距離	350 mm（當使用近攝鏡頭時為55 mm）
最小光譜輻射顯示	1.0×10^-9 W/sr, m², nm
精度：亮度（標準光源A）^*1	±2%
精度：色度（標準光源A）^*1	x : ±0.0015 (0.05 cd/m² 以上) y : ±0.001 (0.05 cd/m² 以上) x,y : ±0.002 (0.005 ~ 0.05 cd/m²) x,y : ±0.003 (0.003 ~ 0.005 cd/m²)	x : ±0.0015 (1.25 cd/m² 以上) y : ±0.001 (1.25 cd/m² 以上) x,y : ±0.002 (0.125 ~ 1.25 cd/m²) x,y : ±0.003 (0.075 ~ 0.125 cd/m²)	x : ±0.0015 (5 cd/m² 以上) y : ±0.001 (5 cd/m² 以上) x,y : ±0.002 (0.5 ~ 5 cd/m²) x,y : ±0.003 (0.3 ~ 0.5 cd/m²)
重復性：亮度（2σ）（標準光源A）^*2	0.15% (0.1 cd/m² 以上) 0.3% (0.05 ~ 0.1 cd/m²) 0.4% (0.003 ~ 0.05 cd/m²)	0.15% (2.5 cd/m² 以上) 0.3% (1.25 ~ 2.5 cd/m²) 0.4% (0.075 ~ 1.25 cd/m²)	0.15% (10 cd/m² 以上) 0.3% (5 ~ 10 cd/m²) 0.4% (0.3 ~ 5 cd/m²)
重復性：色度（2σ）（標準光源A）^*2	0.0004 (0.2 cd/m² 以上) 0.0006 (0.1 ~ 0.2 cd/m²) 0.001 (0.005 ~ 0.1 cd/m²) 0.002 (0.003 ~ 0.005 cd/m²)	0.0004 (5 cd/m² 以上) 0.0006 (2.5 ~ 5 cd/m²) 0.001 (0.125 ~ 2.5 cd/m²) 0.002 (0.075 ~ 0.125 cd/m²)	0.0004 (20 cd/m² 以上) 0.0006 (10 ~ 20 cd/m²) 0.001 (0.5 ~ 10 cd/m²) 0.002 (0.3 ~ 0.5 cd/m²)
偏振誤差	1°：2%以下（400 ～ 780 nm）；0.1°和0.2°：3%以下（400 ～ 780 nm）
積分時間	快速：0.005～16秒；普通：0.005～120秒
測量時間	最小1秒（手動模式）至最大243秒（普通模式）
色空間模式	L_v x y，L_v u' v'，L_v TΔuv，XYZ，光譜曲線，特征波長，激發純度，暗視覺亮度（使用CS-S10w專業軟件）
接口	USB 1.1
操作溫度/ 濕度范圍	5～35℃，相對濕度80%以下，無凝露
存儲溫度 /濕度范圍	0～35℃，相對濕度80%以下，無凝露
電源	電源適配器（100-240～，50/60 Hz）
功率	約20 W
尺寸	158（寬） × 200（高） × 300（長） mm（主機）, Φ 70 × 95mm（鏡頭）
重量	6.2 kg
